Revue technique automobile Citroën C3: Decoupage de la fonction en trois schemas

Constitution des schemas

Codification des appareils

Numerotation des interconnexions

Numerotation des prises equipotentielles

Codification des fils

Alimentations avant fusibles :

Exemple : BB2 (type d'alimentation + numero d'identification du fil).

Alimentations apres fusibles :

Exemple : B02A (type d'alimentation + numero de fusible + numero d'identification du fil, chiffre ou lettre).

Alimentations specifiques :

Exemple : M262 (type d'alimentation + numero d'identification du fil, chiffre ou lettre).

Remarque : Chaque vehicule possede des particularites dans la codification des fils concernant les alimentations (elles seront gerees comme des variantes).

Autres liaisons entre appareils :

Exemple : 2604 (numero de la fonction + numero d'identification du fil).

Codification des abreviations

Codification des couleurs

Codification des fonctions

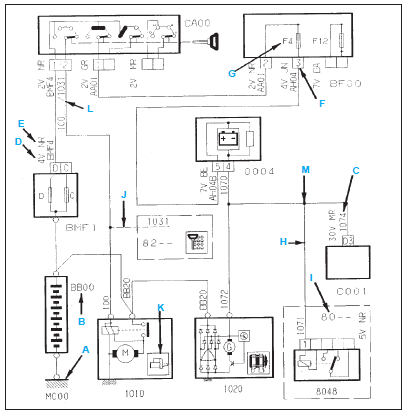

Lecture des schemas de principe

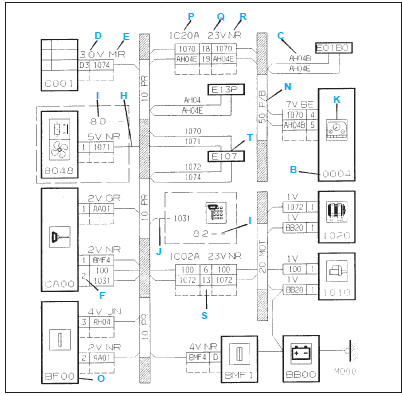

Lecture des schemas de cablage

Lecture des schemas de cablage

  1.  representation prise de masse.
  2.  numero de l'appareil.
  3.  numero de fil.
  4.  numero de case du connecteur.
  5.  couleur du connecteur.
  6.  numero de case du connecteur.
  7.  numero de fusible.
  8.  representation d'information allant vers une autre fonction.
  9.  numero de la fonction concernee par le report.
  10.  representation fil existant suivant equipement du vehicule.
  11.  figurine representative de l'appareil.
  12.  fils en mariage.
  13.  representation d'une epissure.
  14. :identification du faisceau.
  15.  representation d'une boite a fusibles.
  16.  numero de l'interconnexion.
  17.  nombre de voies de l'interconnexion.
  18.  couleur de l'interconnexion.
  19.  representation d'une interconnexion partielle.
  20.  representation d'une epissure.

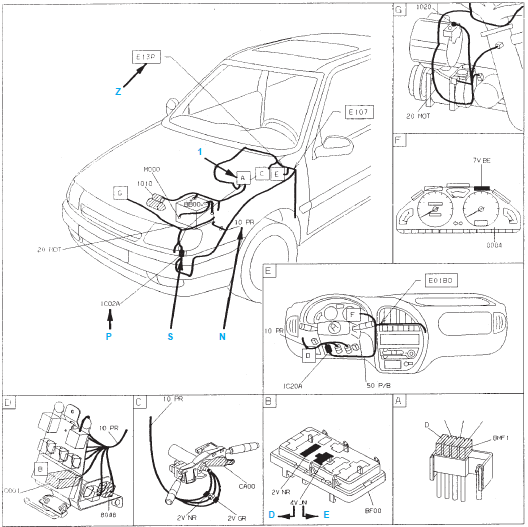

Lecture des schemas d'implantation

D : nombre de voies du connecteur.

D : nombre de voies du connecteur.
E : couleur du connecteur.
N : identification du faisceau.
P : numero de l'interconnexion.
S : representation d'une interconnexion.
Z : representation d'une epissure.
1 : voir detail dans le cadre indique.

Schemas electriques
...

Liste des appareils
B001 borne equipotentielle mixte 1. B002 borne equipotentielle mixte 2. B003 borne equipotentielle mixte 3. BB00 batterie. BB01 ensemble batterie (arriere). BB02 ensemble batterie (infe ...
