Revue technique automobile Citroën C3: Couples de serrage (en daN.m)

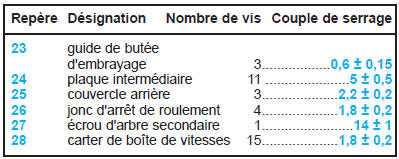

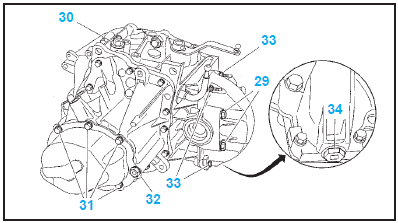

Boite MA
- Bouchon de niveau ....................................................2,5 +- 0,5
- Bouchon de vidange ..................................................2,5 +- 0,5
- Contacteur de marche arriere ....................................2,5 +- 0,5

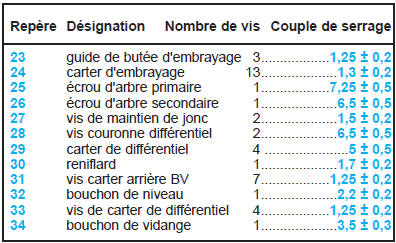

Boite BE
- Contacteur de marche arriere.................................... 2,5 +- 0,3
Generalites
Boite de vitesses mecanique de type MA sur les moteurs TU
ainsi que sur le moteur DV4TD et de type BE sur le moteur
DV4TED4.
Boite de vitesses a commande par cables.
Boite MA
&nb ...
