Capacite du circuit (en l)
......................................................7,0
Thermostat
Debut d'ouverture (C)
..........................................................89
Ouverture complete (C)
........................... ...
Decoupage de la fonction
en trois schemas

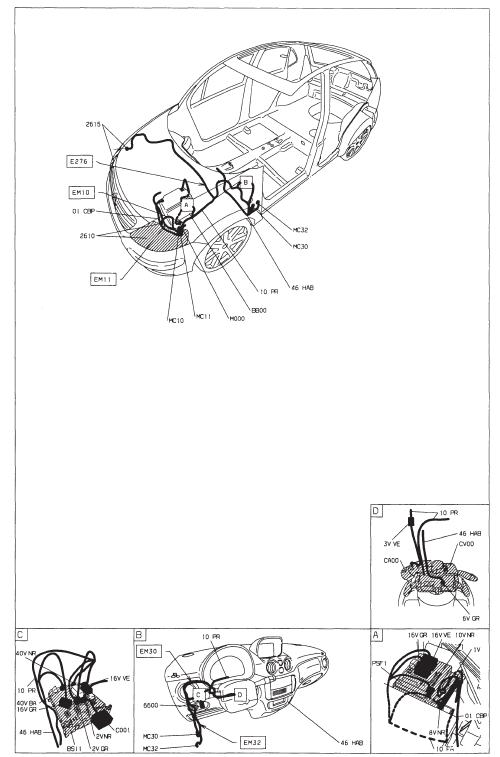

Un schema de principe.

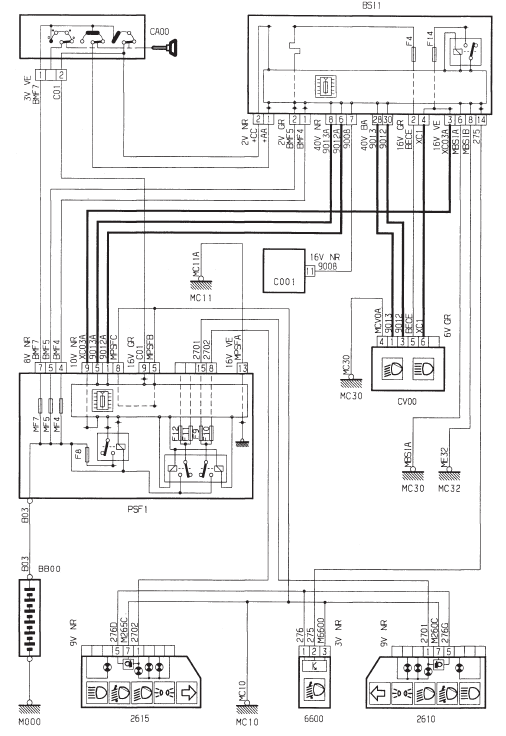

Un schema de cablage.

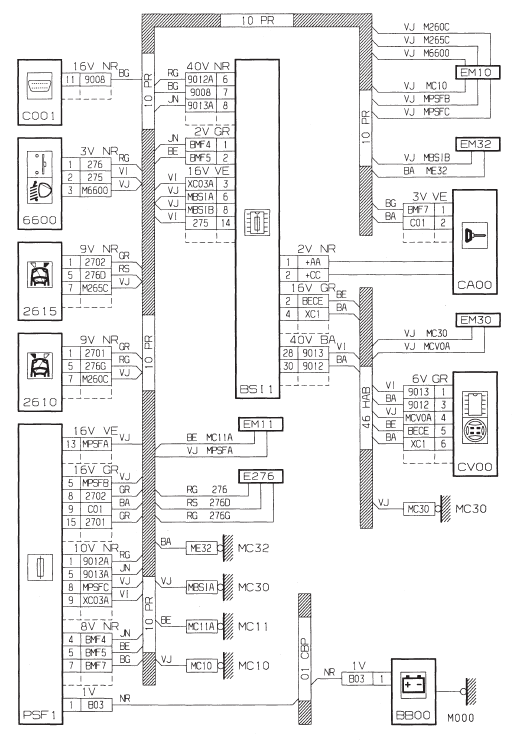

Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
Bien surveiller
Combiné
Contact mis, les pavés représentant le niveau de carburant restant doivent
s'allumer.
Moteur tournant, son témoin associé de niveau mini doit s'éteindre.
Contact mis, l'indicateur de niveau d'huile doit afficher "OIL OK" ...
