Revue technique automobile Citroën C3: Commande de vitesses
Boite MA

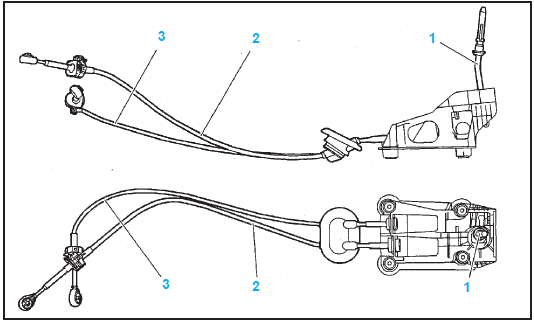

Composition

- levier de commande de vitesses
- cable de commande de passage de
vitesses
- cable de commande de selection de
vitesses
Nota : Les deux cables sont indissociables.

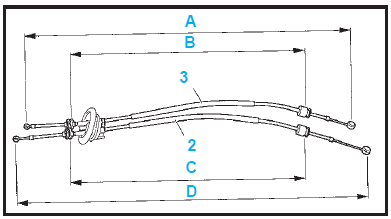

- Longueurs des cables de commande de
passage de vitesses (2) (mm):
- longueur (D) ................................1015
- longueur (C) ..................................790
- Longueurs des cables de commande de
selection de vitesses (3) (mm):
- longueur (A) ................................1093
- longueur (B) ..................................775

Depose
- Debrancher la batterie.

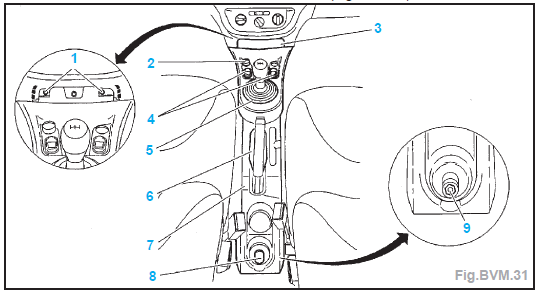

- Deposer (Fig.BVM.31) :
- le cache avant (3),
- le cache arriere (6),
- le cache arriere (8),
- les vis (1),
- les boutons de leve-vitres (4),

- le soufflet de levier de vitesses (5),
- l'ecrou (9).
- Deposer la console centrale (7).
Moteurs essence
Moteurs diesel
- Deposer le bac a batterie.
Suite pour tous les moteurs

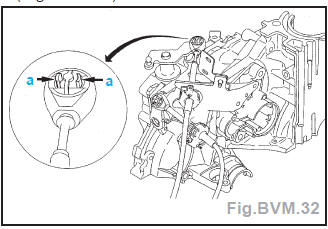

- Pour deverrouiller une rotule, appuyer
en "a" puis tirer la rotule vers le haut
(Fig.BVM.32).

Attention : Ne pas utiliser d'outil pour
declipper les rotules.
- Pour deverrouiller un arret de gaine
(Fig.BVM.33) :
- tirer l'axe en "b",
- degager les arrets de gaines de leurs
supports.

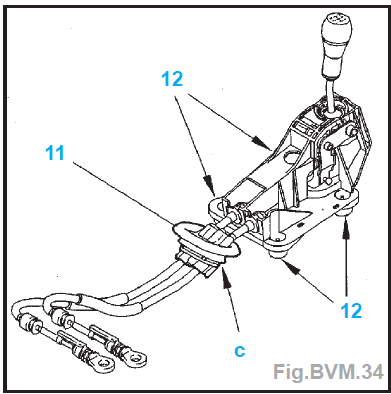

- Sous le vehicule, declipper en "c" l'entretoise
de maintien des cables sur
caisse (Fig.BVM.34).


- Degager l'isolant (11) de la caisse.
- Deposer :
- les 4 ecrous (12),
- la commande de vitesses et les cables.
Repose
- la commande de vitesses et les cables,
- les 4 ecrous (12),
- l'isolant (11),
- les arrets de gaines.
- Verrouiller les rotules.
- Reposer la console centrale (7).
- Brancher la batterie.
- Verifier le passage de toutes les vitesses.
Nota : Les cables de commandes de
selection et de passage des vitesses ne
sont pas reglables.
Boite BE

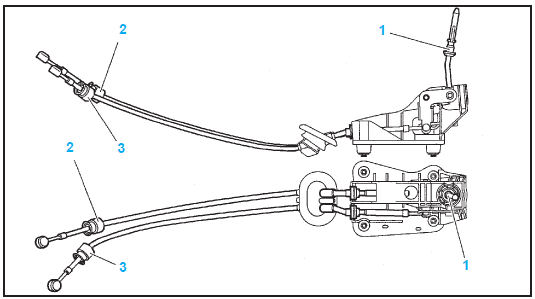

Composition
- levier de commande de vitesses
- cable de commande de passage de
vitesses

- cable de commande de selection de
vitesses.
Nota : Les deux cables sont indissociables.

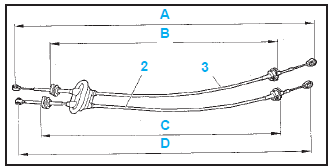

- Longueurs des cables de commande de
passage de vitesses (2) (mm) :
- longueur (D) ..................................965
- longueur (C) ..................................610
- Longueurs des cables de commande de
selection de vitesses (3) (mm) :
- longueur (A) ..................................907
- longueur (B) ..................................645

Depose
- Debrancher la batterie.
- Deposer (Fig.BVM.31) :
- le cache avant (3),
- le cache arriere (6),
- le cache arriere (8),
- les vis (1),
- les boutons de leve-vitres (4),
- le soufflet de levier de vitesses (5),
- l'ecrou (9).
- Deposer la console centrale (7).

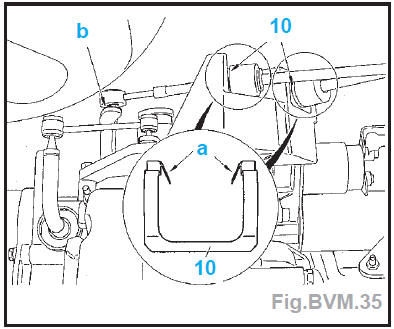

- Pour deverrouiller les rotules, faire levier
en "b" a l'aide d'un tournevis plat
(Fig.BVM.35).

- Deverrouillage d'un arret de gaine :
- appuyer sur les languettes de l'agrafe
(10) en "a",
- degager les arrets de gaines de leurs
supports.
- Sous le vehicule, declipper en "c" l'entretoise
de maintien des cables sur
caisse (Fig.BVM.34).
- Degager l'isolant (11) de la caisse.
- Deposer :
- les 4 ecrous (12),
- la commande de vitesses et les cables.
Repose
- la commande de vitesses et les cables,
- les 4 ecrous (12),
- l'isolant (11),
- les arrets de gaines.
Nota : Remplacer les agrafes (10) si
necessaire.
- Verrouiller les rotules.
- Reposer la console centrale (7).
- Brancher la batterie.
- Verifier le passage de toutes les
vitesses.
Nota : Les cables de commandes de
selection et de passage des vitesses ne
sont pas reglables.
