Cylindre recepteur d'embrayage

Depose

•  Debrancher la batterie.
•  Placer un recipient pour recuperer le liquide de frein sous le tuyau hydraulique.

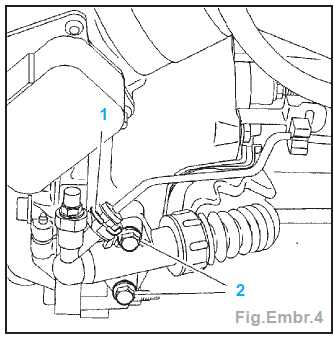

•  Deposer (Fig.Embr.4) :

• l'agrafe (1),
•  les 2 vis (2).

Imperatif : Degager le cylindre recepteur avec precaution afin d'eviter la detente rapide de la tige.

Attention : Ne pas actionner la pedale d'embrayage lorsque le cylindre recepteur est depose.

Repose

•  Graisser legerement l'embout de la tige cylindrique du recepteur d'embrayage (graisse MOLYKOTE BR2 PLUS).
•  Engager progressivement le cylindre recepteur d'embrayage.
•  Reposer les 2 vis (2).
•  Accoupler le tuyau hydraulique.
•  Reposer l'agrafe (1).

Cylindre emetteur d'embrayage

Depose

•  Deposer :

•  la batterie et son bac,
•  le filtre a air (si necessaire).

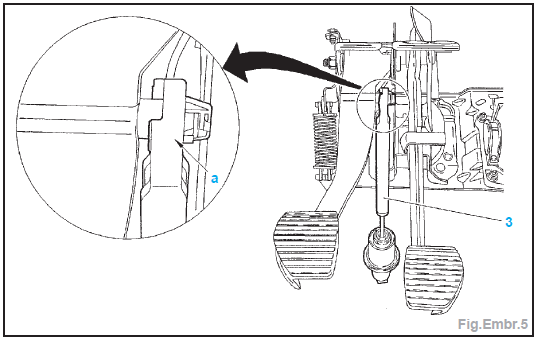

•  Desaccoupler la rotule du cylindre emetteur d'embrayage (3) (en "a") (Fig.Embr.5).

Nota : Placer un recipient pour recuperer le liquide de frein sous le cylindre emetteur d'embrayage (3).

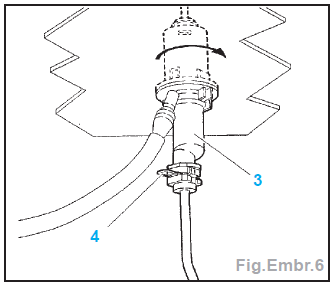

•  Deposer l'agrafe (4) (Fig.Embr.6).
•  Desaccoupler le tuyau d'alimentation du cylindre emetteur d'embrayage.
•  Deverrouiller du tablier le cylindre emetteur d'embrayage (3) par rotation (fleche).

Repose

•  Reposer le cylindre emetteur d'embrayage (3) sur le tablier a l'inverse de la depose.
•  Verrouiller le cylindre emetteur d'embrayage par rotation.
•  Accoupler :

•  la rotule sur la pedale d'embrayage,
•  le tuyau hydraulique.

•  Poser l'agrafe (4).

Purge

Imperatif :

•  N'utiliser que du liquide de frein neuf et non emulsionne ; eviter toute introduction d'impuretes dans le circuit hydraulique.
•  Ne pas utiliser d'appareil de purge automatique (risque d'emulsion du liquide de frein dans le circuit hydraulique).

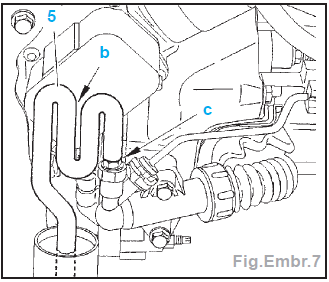

•  Accoupler un tuyau transparent (5) sur la vis de purge, en "c" (Fig.Embr.7).

• Plonger l'extremite du tube (5) dans un recipient contenant du liquide de frein, situe plus bas que le cylindre recepteur d'embrayage.
•  A l'aide du tuyau transparent (5), realiser un siphon en "b".

Attention : L'extremite du tuyau (5) doit etre plongee dans le liquide de frein.

•  Ouvrir la vis de purge en "c".
•  Actionner la pedale d'embrayage manuellement sur toute sa course par 7 manoeuvres d'aller et retour rapide.
•  Laisser la pedale d'embrayage en fin de course lors de la derniere manoeuvre.
•  Refermer la vis de purge, en "c".
•  Laisser remonter la pedale d'embrayage en position haute.
•  Remplir le reservoir de liquide de frein au maximum de sa capacite.
•  Ouvrir la vis de purge, en "c".
•  Actionner la pedale d'embrayage manuellement sur toute sa course par 7 manoeuvres d'aller et retour rapide.
•  Maintenir la pedale d'embrayage en fin de course lors de la derniere manoeuvre.
•  Refermer la vis de purge, en "c".
•  Si necessaire, repeter l'operation.
•  Completer le niveau de liquide de frein jusqu'au niveau MAXI du reservoir de liquide frein.
•  Debrayer et reembrayer rapidement 40 fois.
•  Mettre le moteur en marche.
•  Serrer le frein a main.
•  Engager une vitesse.

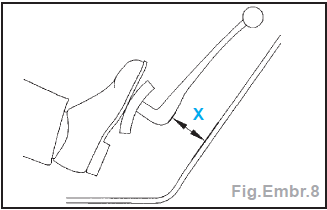

•  Verifier qu'un debut de friction du mecanisme d'embrayage apparait a une cote (X) superieure ou egale a 45 mm (la cote (X) est donnee a titre indicatif) (Fig.Embr.8).

• Effectuer de nouveau les operations de purge (si necessaire).
