Revue technique automobile Citroën C3: Colonne de direction
Depose
- Debrancher la batterie.
- Deposer (Fig.Dir.3) :
- le volant de direction,
- les vis (2),
- l'habillage de la colonne de direction (1),
- l'ensemble contacteur tournant commandes sous volant de direction,
- l'antivol de direction.
- Degager le faisceau des commandes sous volant de direction.

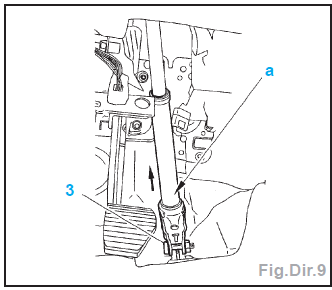

- Deposer (Fig.Dir.9) :
- la vis (3),
- le cardan de direction en tirant sur la partie "a" de la colonne de direction.

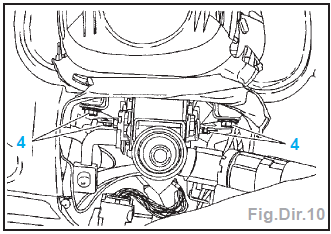

- Deposer les vis (4) (Fig.Dir.10).
- Deposer la colonne de direction.
Repose
- Reposer :
- la colonne de direction sur son support,
- les vis (4) et les serrer a 2,2 +- 0,2 daN.m,
- le cardan de direction (controler la presence du clip de securite),
- les vis (3) et les serrer a 2,2 +- 0,2 daN.m,
- l'antivol de direction,
- l'ensemble contacteur tournant commandes sous volant de direction.
- Engager le faisceau des commandes sous volant de direction.
- Reposer :
- l'habillage de la colonne de direction (1),
- les vis (2),
- le volant de direction.
- Rebrancher la batterie.
