Revue technique automobile Citroën C3: Caracteristiques pratiques
Capacites (en l)
- Reservoir a carburant ..........................................................45
- Huile moteur, apres vidange et remplacement du filtre a huile :
- moteurs essence ..............................................................3,2
- moteurs Diesel ..................................................................3,8
- Quantite d'huile entre le "maxi" et le "mini" de la jauge :
- moteurs essence ..............................................................1,4
- moteurs Diesel ..................................................................1,8
- Liquide de refroidissement :
- moteurs essence ..............................................................7,0
- moteurs Diesel ..................................................................5,6
- Huile de BVM ......................................................................2,0
- Huile de BVA (total / apres vidange)..........................5,85 / 3,0
- Liquide de freins ........................................................0,7 a 0,8
- Fluide frigorigene (R134a) ..................................575 a 625 gr

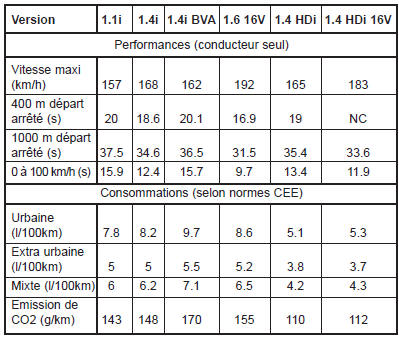

Performances et consommations
Jantes et pneus
|
Pneumatique |
Jante |
| 165/70 R14 81T (essence)
165/70 R14 84 H (Diesel) |
5.5 J14 |
| 185/60 R15 84H | 6 J15 |
- Pression normale de fonctionnement ........................2,1 bars
- Pression de la roue de secours ..................................2,3 bars
L'etiquette de preconisation de pression des pneus est collee sur la doublure de porte avant gauche
- preconisations des pressions de gonflage des pneumatiques (a vide et en charge)
- type de pneumatiques
- preconisation de pression de gonflage de la roue de secours
Caracteristiques dimensionnelles
et ponderales
Gamme
Types Mines : voir en fin de chapitre.
Dimensions
Volume du coffre sans / avec Moduboard (plancher de coffre
amovible)
305 dm3 / 279 dm3
Volume avec Moduboard
et do ...
Entretien
...
D'autres materiaux:
Refrigeration regulee
Refrigeration regulee - TU1JP (HFX)
Refrigeration regulee - TU3JP (KFV)
Refrigeration regulee - TU3JP (KFV) - Boite de vitesses automatique AL4
Refrigeration regulee - TU5JP4 (NFU)
Refrigeration regulee - TU5JP4 (NFU) - avec controle de stabilite
...
Dispositif ABS
Bloc hydraulique
Depose
Lever le vehicule.
Debrancher la batterie.
Placer un presse pedale sur la pedale
de frein, afin d'attenuer l'ecoulement du
liquide de frein lors du desaccouplement
des tubes de frein.
Deposer le pare-boue avant gauche.
...
Decoupage de la fonction
en trois schemas
Un schema de principe.
Un schema de cablage.
Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
