Revue technique automobile Citroën C3: Caracteristiques generales

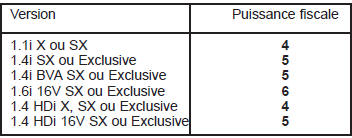

Gamme
Capacite (en l)
- Reservoir a carburant...................................................45
- Huile moteur, apres vidange et remplacement du filtre a huile :
- moteurs essence......................................................3,2
- moteurs Diesel..........................................................3,8
- Quantite d'huile entre le "maxi" et le "mini" de la jauge :
- moteurs essence.......................................................1,4
- moteurs Diesel...........................................................1,8
- Liquide de refroidissement :
- moteurs essence........................................................7,0
- moteurs Diesel...........................................................5,6
- Huile de BVM...............................................................2,0
- Huile de BVA (total / apres vidange)...................5,85 / 3,0
- Liquide de freins..................................................0,7 a 0,8
- Fluide frigorigene (R134a)............................575 a 625 gr

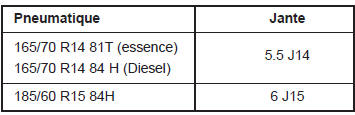

Jantes et pneus
- Pression normale de fonctionnement..................2,1 bars
- Pression de la roue de secours...........................2,3 bars

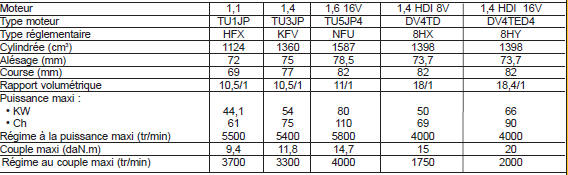

Moteurs
Calages de distribution
Moteurs TU1JP et TU3JP
Tension de la courroie :
A l'aide de l'empreinte (E),
tourner le galet dans le sens anti-horaire
jusqu'a amener l'index (4) en position (D).
...
D'autres materiaux:
Couples de serrage (en daN.m)
Roue
................................................................................9
+- 1
Capteur de roue *
......................................................0,8 +- 0,2
Etrier AV sur pivot *
....................................................10,5 +- 1
Ch ...
Geometrie des trains
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de
la roue
L1 = 142,5 mm (+6 a -8 mn)
Z1 = zone de mesure sous berceau avant
Geometrie du ...
Suspension AV
Element de suspension avant
Depose
Deposer les roues avant.
Degrafer (Fig.Tr.Av.1) :
le faisceau du capteur antiblocage de
roue en "a",
le flexible de frein en "b".
Deposer l'ecrou (1) et ecarter la biellette
de barre anti-devers.
Depo ...
