Revue technique automobile Citroën C3: Caracteristiques
Generalites
- Train arriere a traverse deformable et amortisseurs hydrauliques.
Suspension
- Diametre de la barre antidevers (mm) ..............................25,5
Couples de serrage (en daN.m)

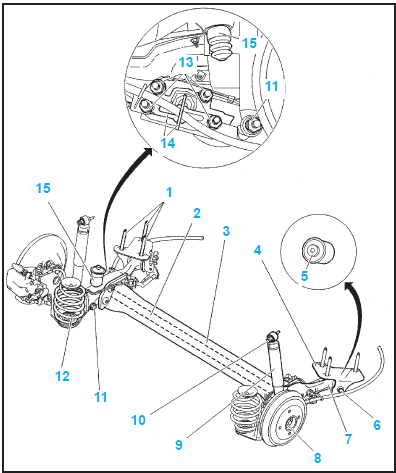

- Vis de fixation du train arriere......................................10 +- 1
- Barre anti-devers
- Traverse de train arriere
- Chape d'articulation bras suspension arriere
- Articulation bras suspension arriere
- Vis de fixations bras suspension/chape ..................7,6 +- 0,5
- Bras de suspension arriere
- Ecrou de roulement de fusee ......................20 +- 2 (graisse)
- Amortisseur
- Fixation superieure d'amortisseur..........................4,2 +- 0,4
- Fixation inferieure d'amortisseur ............................10,6 +- 1
- Ressorts de suspension
- Vis de fixation du train arriere, bras de suspension ................................................13 +- 1,3
- Ensemble guide cable de frein secondaire et son support
- Butee de debattement
- Roues ..........................................................................9 +- 1
