Revue technique automobile Citroën C3: Calages de distribution

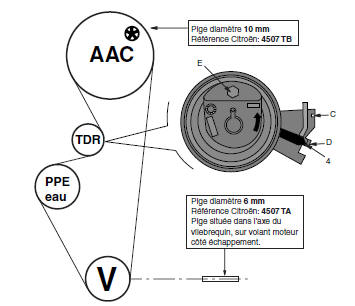

Moteurs TU1JP et TU3JP
Tension de la courroie :
- A l'aide de l'empreinte (E), tourner le galet dans le sens anti-horaire jusqu'a amener l'index (4) en position (D).
- Serrer l'ecrou du galet a 1 daN.m.
- Effectuer 4 tours de vilebrequin dans le sens horaire jusqu'a la position du PMH sur le cylindre 1.
- S'assurer avec les piges que le calage de distribution est correct
- Desserrer legerement l'ecrou du galet et mettre l'index (4) en position (C).
- Serrer l'ecrou du galet a 2 daN.m.
- Effectuer 2 tours de vilebrequin dans le sens horaire.
- S'assurer avec les piges que le calage de distribution est correct.

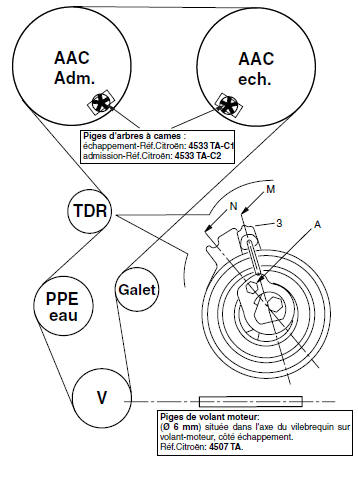

Moteur TU5JP4
Tension de la courroie :
- A l'aide de l'empreinte hexagonale (A), tourner le tendeur dans le sens anti-horaire jusqu'a amener l'index (3) en position (M).
- Serrer l'ecrou du tendeur a 1 daN.m.
- Effectuer 4 tours moteur dans le sens normal de rotation.
- S'assurer avec les piges que le calage de distribution est correct.
- Desserrer l'ecrou du tendeur.
- Amener l'index (3) en position (N).
- Serrer le tendeur a 2,2 daN.m.

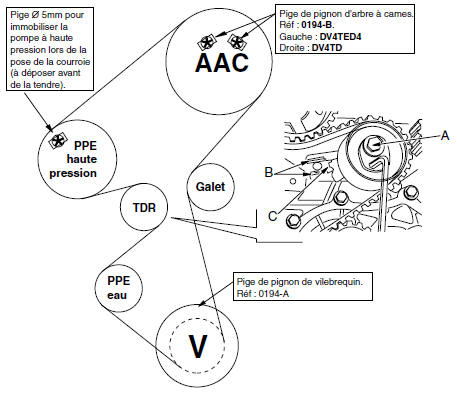

Moteurs DV4
Pose et tension de la courroie :
- Pignons d'arbre a cames et de vilebrequin piges.
- Poser la courroie, brin bien tendu, dans l'ordre suivant :
- pignon de distribution
- galet enrouleur
- poulie d'arbre a cames
- pompe haute pression
- pompe a eau
- galet tendeur.
- A l'aide d'une cle six pans, amener l'index (C) du galet tendeur au milieu de la zone de controle (B) en tournant le tendeur dans le sens horaire.
- Serrer la vis (A) a 3 (DV4TD) ou 3,7 daN.m (DV4TED4).
- Deposer les piges.
- S'assurer du bon plaquage du pignon de distribution sur le vilebrequin.
- Entrainer en rotation le vilebrequin sur 10 tours.
- Poser les piges.
- Controler le bon positionnement de l'index (C).
