Revue technique automobile Citroën C3: Boite de vitesses

[1] traverse de soutien moteur (ref.

[1] traverse de soutien moteur (ref.

MOT 300 1350),
[2] tampon de montage joint de transmission gauche (ref. 7114TW),
[3] tampon de montage joint de transmission droit (ref. 7114TX).

Boite MA avec moteur TU

Depose

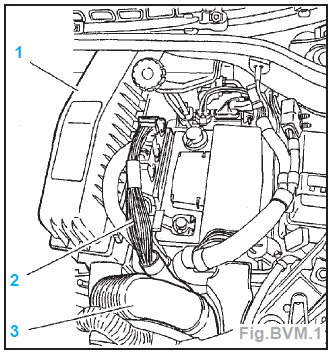

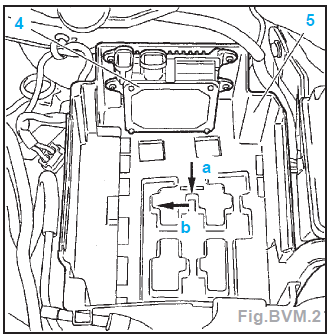

Attention : Pour deposer le bac a batterie, tirer en "a" et pousser en "b".

Nota : Pincer les oreilles en

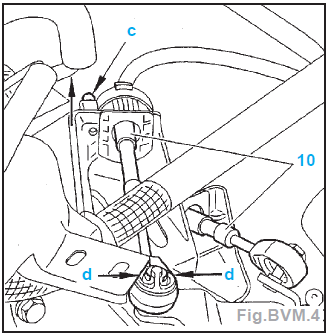

Nota : Pincer les oreilles en "d" et tirer vers le haut pour desaccoupler les rotules.

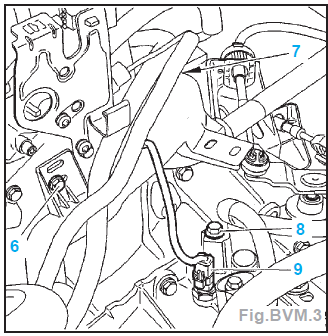

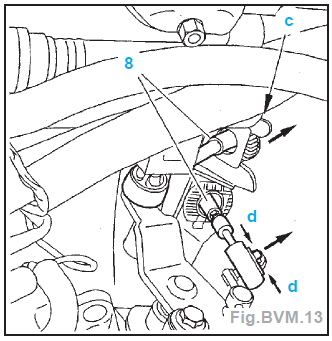

Nota : Pour liberer les cables des supports, tirer l'axe en "c" des arrets de gaines et degager les cables vers le haut.

Sous le vehicule

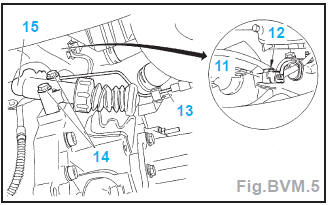

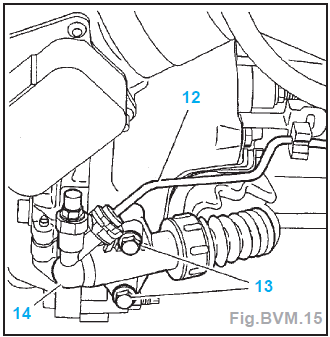

Important : Degager la commande hydraulique d'embrayage avec precaution afin d'eviter la detente rapide de la tige.

Repose

Repose

Attention : Remplacer les joints a levres de sortie de pont a l'aide des outils [2] et [3], apres avoir garni de graisse l'intervalle entre les levres ainsi que les ecrous autofreines.

Imperatif : Ne pas graisser les cannelures de l'arbre primaire.

Imperatif : La butee d'embrayage doit etre sur son guide et positionnee par la fourchette de debrayage.

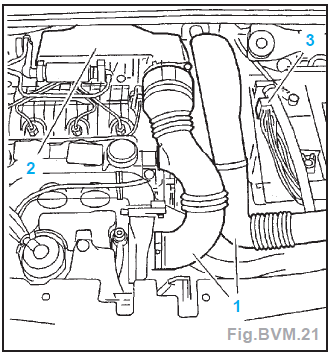

Boite MA avec moteur DV4TD

Depose

Attention : Pour deposer le bac a batterie, tirer en "a" et pousser en "b".

Nota : Pincer les oreilles en

Nota : Pincer les oreilles en "d" et tirer vers le haut pour desaccoupler les rotules.

Nota : Pour liberer les cables des supports, tirer l'axe en "c" des arrets de gaines et degager les cables vers le haut.

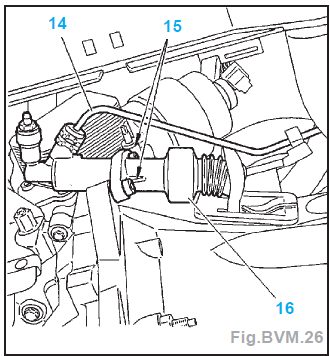

Important : Degager la commande hydraulique d'embrayage avec precaution afin d'eviter la detente rapide de la tige.

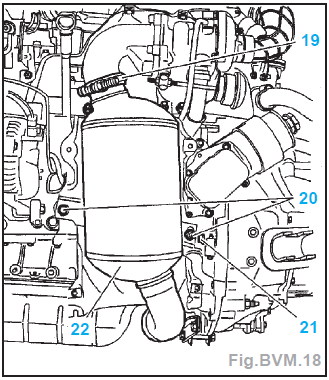

Sous le vehicule

Sous le vehicule

Repose

Attention : Remplacer les joints a levres de sortie de pont a l'aide des outils [2] et [3], apres avoir garni de graisse l'intervalle entre les levres.

Imperatif : Ne pas graisser les cannelures de l'arbre primaire.

Imperatif : La butee d'embrayage doit etre sur son guide et positionnee par la fourchette de debrayage.

Boite BE

Depose

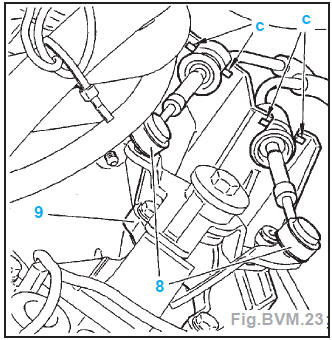

Nota : Pour liberer les cables des supports, pincer les agrafes en "c" a l'aide d'un tournevis, puis degager les cables vers le haut.

Sous le vehicule

Sous le vehicule

Repose

Attention : Remplacer les joints a levres de sortie de pont a l'aide des outils [2] et [3], apres avoir garni de graisse l'intervalle entre les levres.

Imperatif : Ne pas graisser les cannelures de l'arbre primaire.

Imperatif : La butee d'embrayage doit etre sur son guide et positionnee par la fourchette de debrayage.

Vidange - Remplissage

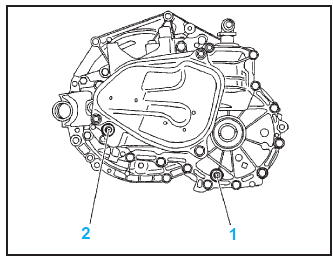

Boite MA

  1.  bouchon de vidange
  2.  bouchon de remplissage.

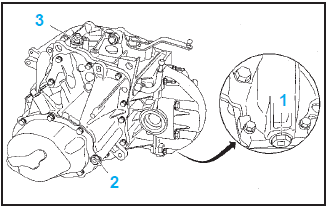

Boite BE

  1.  bouchon de vidange
  2.  bouchon de remplissage et de niveau
  3.  mise a air libre* (boite BE 4/5).

* L'orifice de mise a air libre peut servir au remplissage.

Methodes de reparation
...

Commande de vitesses
Boite MA Composition  levier de commande de vitesses  cable de commande de passage de vitesses  cable de commande de selection de vitesses Nota : Les deux cables sont ...
