Revue technique automobile Citroën C3: Allumage - Injection
Bobines
- Marque :
- sagem ............................................BBC 2.2 NDT 2 526 208
- electricfil..........................................BBC 2.2 NDT C15.43.02
Bougies
- Marque
- sagem ....................................................................RFN58LZ
- Bosch ..........................................................................FR7DE
- Champion ................................................................RC8YLC
- Ecartement des electrodes (mm) ........................................0,9
Injection
Moteur TU1JP
- Systeme d'alimentation............................................multipoint
- Marque............................................................Magneti Marelli
- Type ..........................................................................MM48.P2
Moteur TU3JP
- Systeme d'alimentation............................................multipoint
- Marque ..........................................................................Sagem
- Type ......................................................................S2000 PM.1
Moteur TU5JP4
- Systeme d'alimentation............................................multipoint
- Marque ..........................................................................Bosch
- Type............................................................................ME 7.4.4

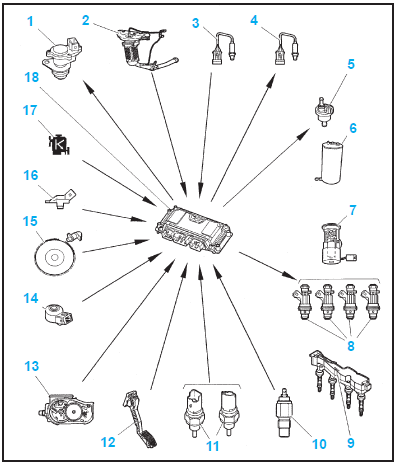

Synoptique
- capteur vitesse vehicule
- pot catalytique
- sonde a oxygene aval
- sonde a oxygene amont
- electrovanne purge canister
- reservoir canister
- pompe carburant - filtre a carburant - jauge regulateur de pression
- injecteurs
- bobine d'allumage
- thermocontact-thermistance d'eau moteur
- capteur de temperature d'eau moteur
- capteur position pedale accelerateur
- boitier papillon
- capteur cliquetis
- capteur regime moteur
- capteur pression air admission
- voyant diagnostic calculateur moteur
- calculateur injection allumage
Refroidissement
Circuit de refroidissement
Capacite du circuit (en l)
......................................................7,0
Thermostat
Debut d'ouverture (C)
...................... ...
Couples de serrage (en daN.m)
Supports moteu
TU1JP et TU3JP
TU5JP4
....................................................................................4,5
+- 0,4
.................. ...
D'autres materiaux:
Couples de serrage (en daN.m)
Roue
................................................................................9
+- 1
Capteur de roue *
......................................................0,8 +- 0,2
Etrier AV sur pivot *
....................................................10,5 +- 1
Ch ...
Distribution
Arbre a cames
Moteurs TU1JP et TU3JP
Les arbres a cames possedent deux types de reperages :
marquage en bout d'arbre (A), cote volant moteur,
repere couleur (B), (C), (D).
Repere couleur (B) :
ce repere se situe sur l'excentrique, cote vol ...
Antivol de direction
Depose
Debrancher la borne negative de la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2).
l'habillage de la colonne de direction (1).
Deposer le cache (3) (Fig.Dir.6).
Deconnecter le connecteur (4).
...
