Revue technique automobile Citroën C3: Groupe eclairage interieur

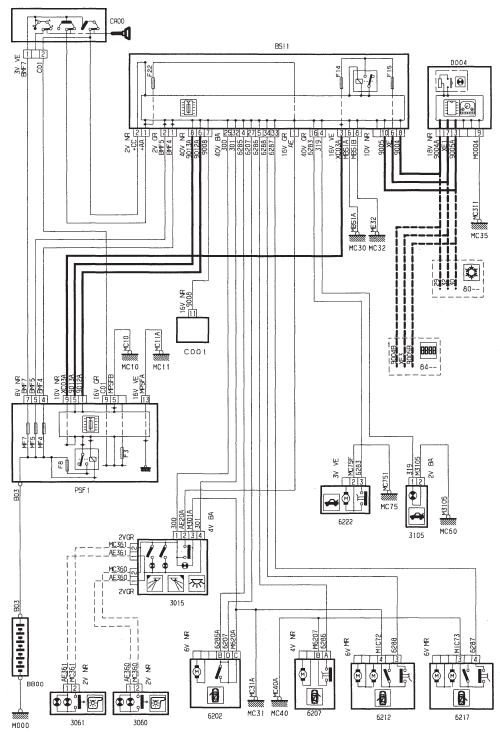

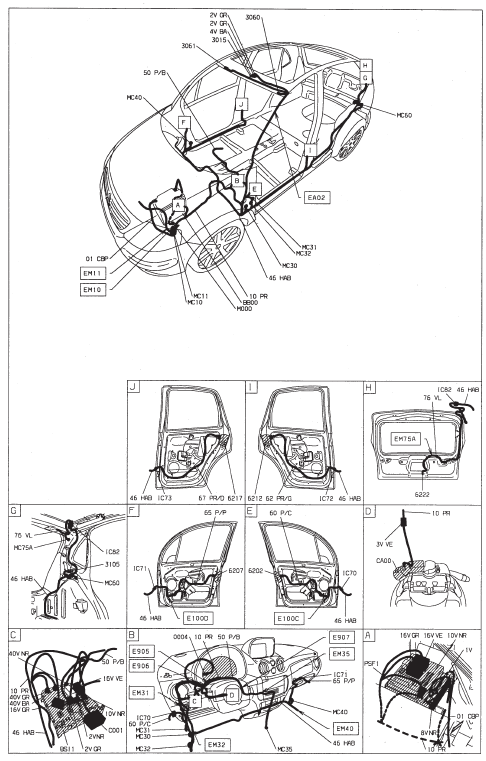

Eclairage interieur

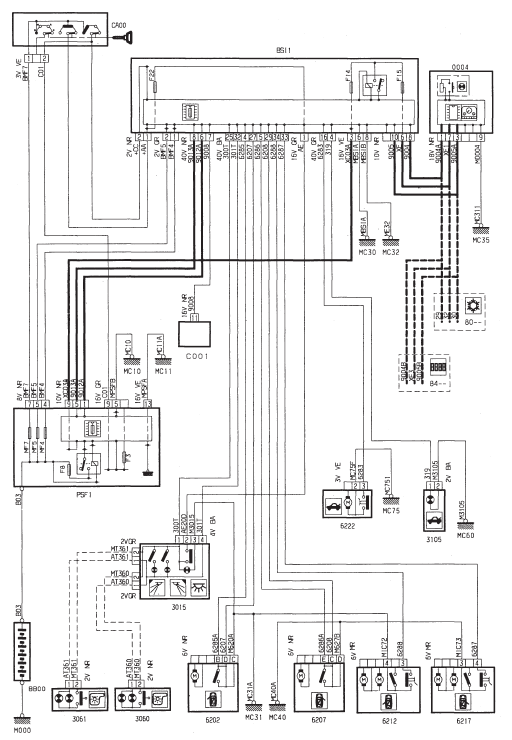

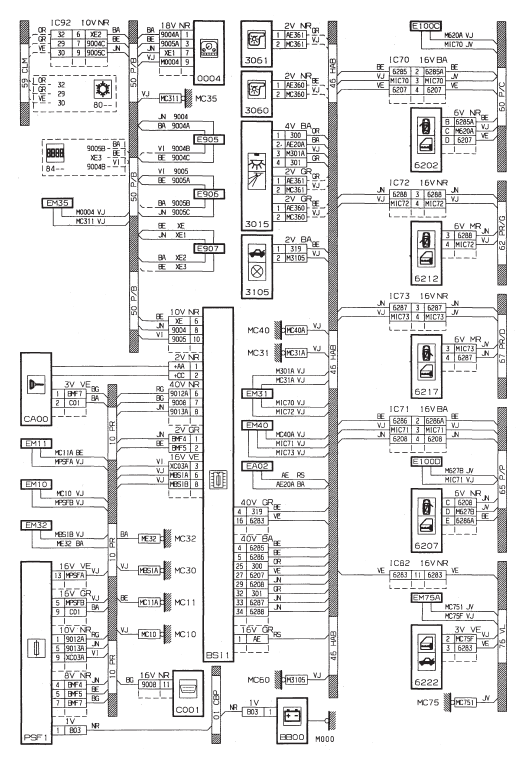

Eclairage interieur - avec toit ouvrant

Eclairage interieur - avec toit ouvrant

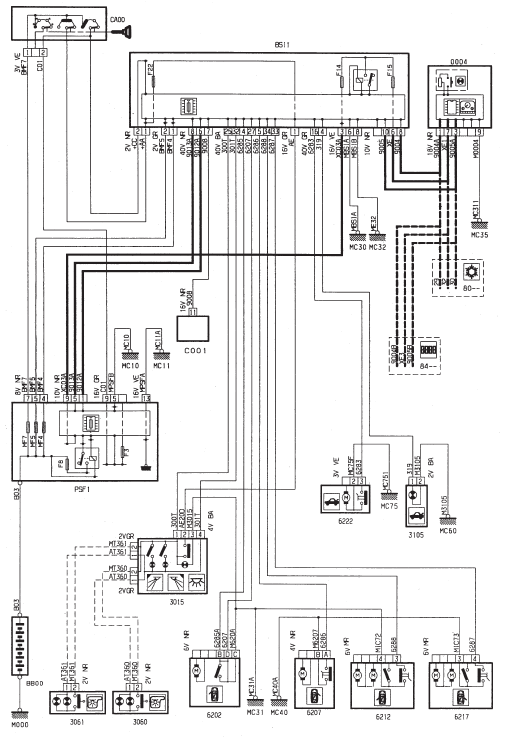

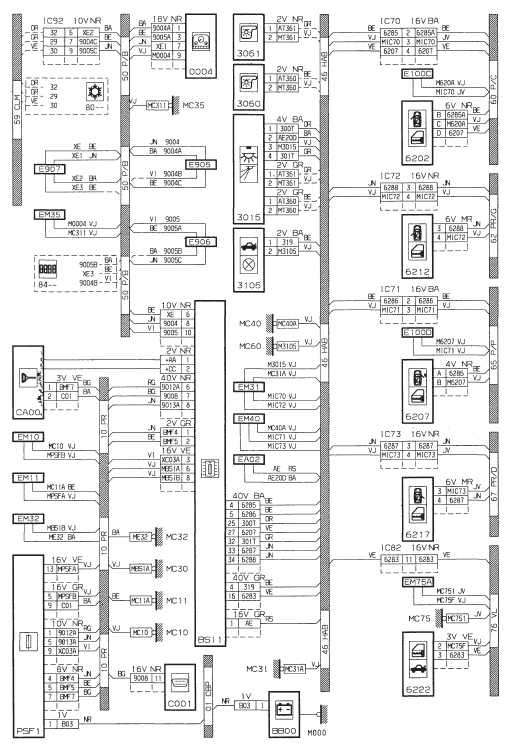

Eclairage interieur - avec plip

Eclairage interieur - avec plip

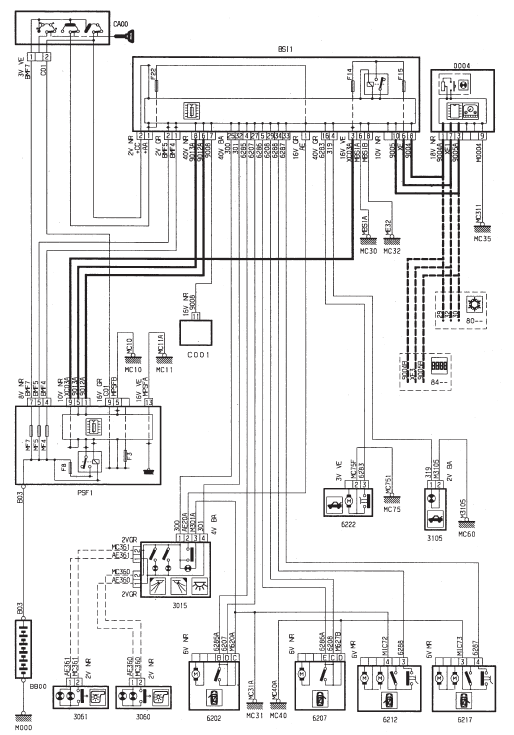

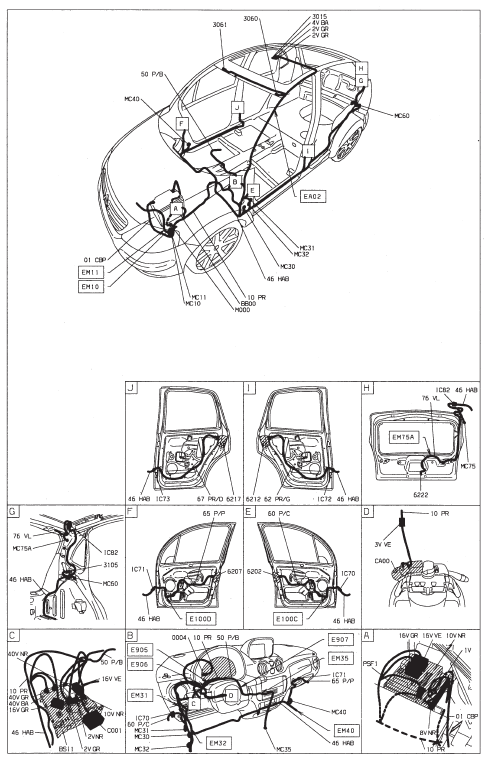

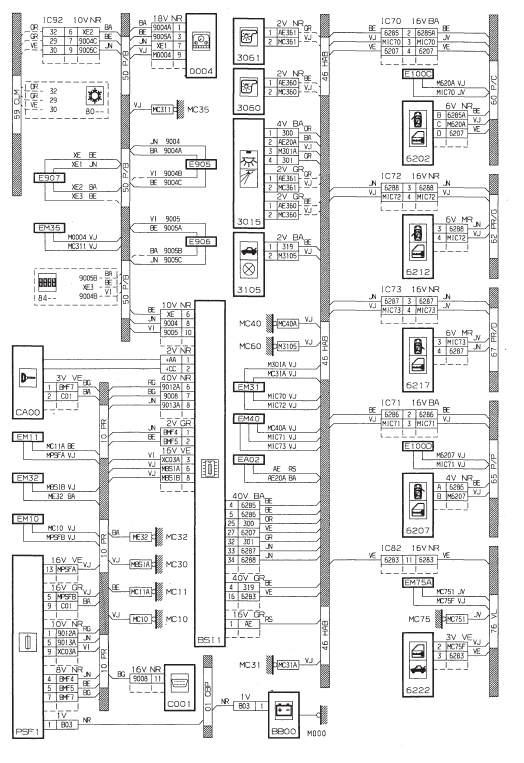

Eclairage interieur - avec plip - avec toit ouvrant

Eclairage interieur - avec plip - avec toit ouvrant
