Revue technique automobile Citroën C3: Generalites
Precautions
- Porter des gants et des lunettes de protection
afin d'eviter tout risque de gelure.
- Ne pas manipuler le refrigerant pres d'une
flamme ou d'un corps tres chaud
afin d'eviter tout risque de degagement
des vapeurs toxiques.
- Travailler dans un local aere.
- Manipuler l'huile de graissage usagee
du compresseur avec precaution car
celle-ci peut contenir des acides.
Imperatif : Le lubrifiant pour les compresseurs
est extremement hygroscopique.
Utilliser des doses neuves lors
des interventions.
Precautions a prendre lors
de l'ouverture du circuit
- Obturer rapidement tous les conduits
afin d'eviter l'introduction d'humidite.
- Les pieces neuves doivent etre a temperature
ambiante, avant deballage, afin
d'eviter la condensation.
- Les bouchons sur les raccords des
pieces devront etre deposes au dernier
moment avant montage.
- Le reservoir deshydrateur ne doit pas
rester a l'air libre plus de 5 mn (meme
branche au circuit) car il risque d'etre
sature en humidite.
- Si le circuit est reste a l'air libre, il est
necessaire de remplacer :
- le reservoir deshydrateur,
- l'huile du compresseur.
Precautions a prendre lors
du montage des raccords
- N'utiliser que des joints neufs.
Attention : Lubrifier les joints en utilisant
de l'huile pour compresseur.
- Serrer les raccords au couple preconise
en utilisant dans la mesure du possible
une contre-cle.
Protection generale du circuit
Attention : Ne jamais mettre le systeme
de refrigeration en marche si le circuit de
refrigerant est vidange.
Attention : Ne pas deposer le bouchon
de remplissage du compresseur lorsque
le circuit est charge.
Controles electriques
- Avant de rebrancher un connecteur,
verifier :
- l'etat des differents contacts (deformation,
oxydation...),
- la presence du joint d'etancheite,
- la presence et l'etat du verrouillage
mecanique.
- Lors des controles electriques :
- la batterie doit etre correctement chargee,
- ne jamais utiliser une source de tension
superieure a16V,
- ne jamais utiliser une lampe temoin,
- ne pas produire d'arc electrique.
- la batterie moteur tournant,
- le calculateur contact mis.
Carateristiques
- Compresseur a cylindree variable
Sanden ..................................SD 6V 12
- Capacite d'huile du compresseur..135 cm3
- Type d'huile ..................................SP10
- Capacite du circuit en fluide refrigerant
(R134a) ................................625 +- 50gr

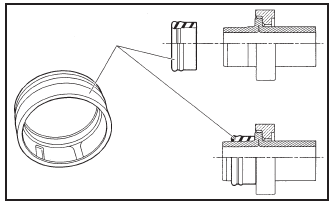

- Joint d'etancheite :
Attention : respecter le sens de montage
des joints (suivant figure).
Nota : Avant la pose du joint, bien lubrifier
la partie male et femelle ainsi que le
joint avec de l'huile de compresseur de
refrigeration (huile SP10).
- En cas de fuite rapide, introduire 80 cm3
d'huile neuve dans le circuit.
Controles du compresseur
de refrigeration
Variation de cylindree
du compresseur
En cas de manque d'efficacite de la
refrigeration, s'assurer que le compresseur
n'est pas g ...
