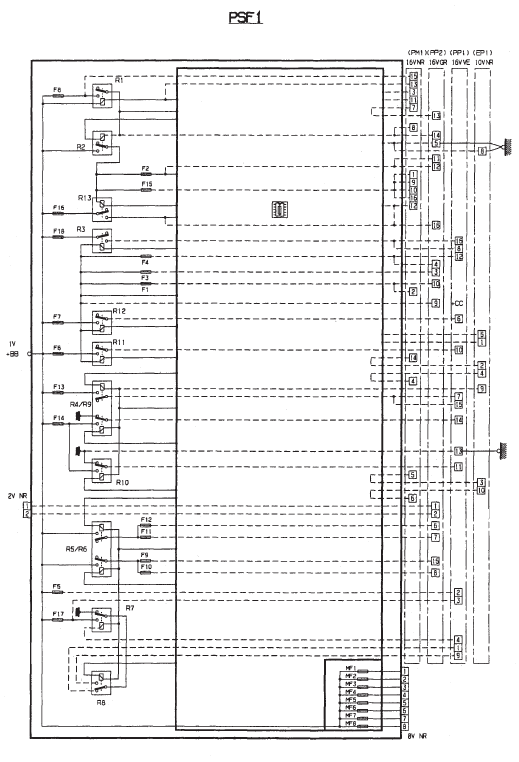

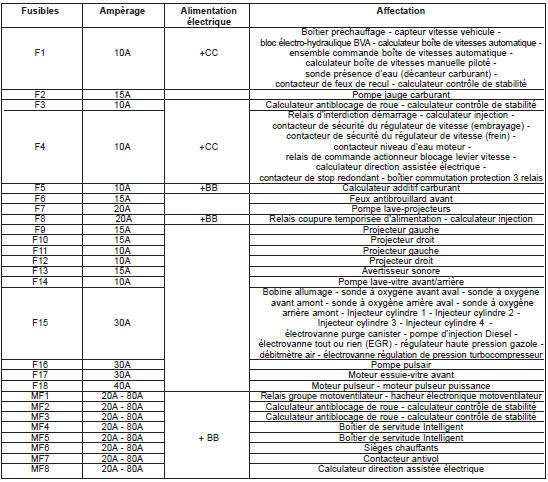

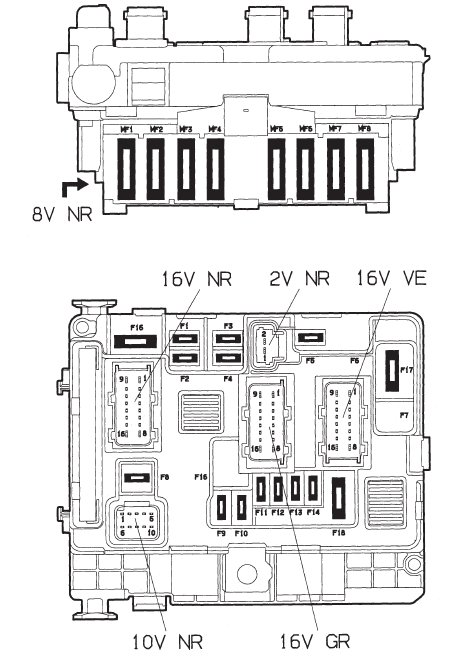

Platine de servitude -boite a fusibles compartiment moteur (PSF1)

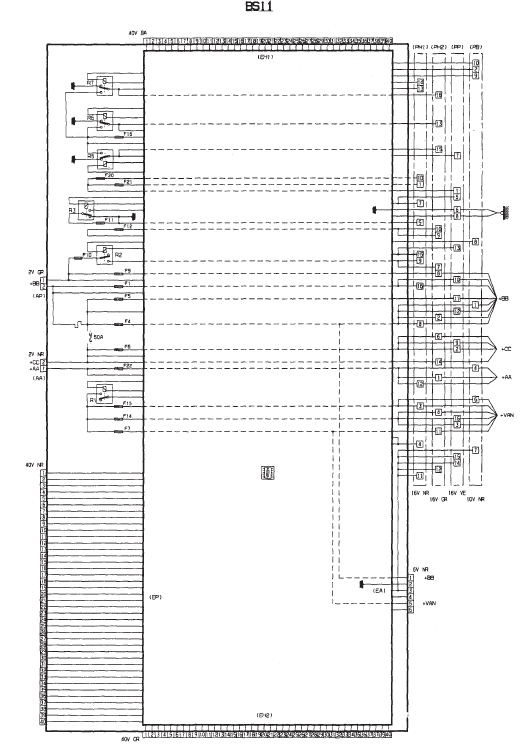

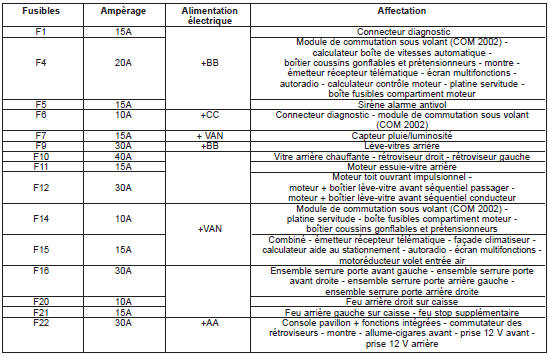

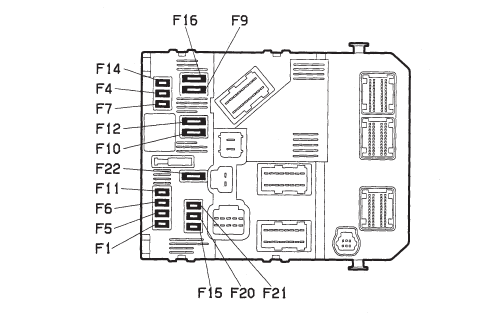

Boitier de servitude intelligent (BSI 1)



Mecanisme de Direction
Depose
Deposer la batterie.
Debrancher les connecteurs (1) et (2)
(Fig.Dir.11).
Lever et caler le vehicule, roues avant
pendantes.
Imperatif : Mettre les roues avant en position
"Route droite". Bloquer le volant de direction
dans cette position.
Deposer l ...
Geometrie des trains
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de
la roue
L1 = 142,5 mm (+6 a -8 mn)
Z1 = zone de mesure sous berceau avant
Geometrie du ...
Elements soudes
Symbole des methodes
Calage - collage
Legende :
TT = tous types TO = toit ouvrant
Inserts gonflants
Les caisses sont livrees avec des inserts
gonflants.
Lors de l'echange sur le vehicule d'un
element comprenant un insert gonflant,
le reparateur doit effectuer ...
