Revue technique automobile Citroën C3: Elements soudes

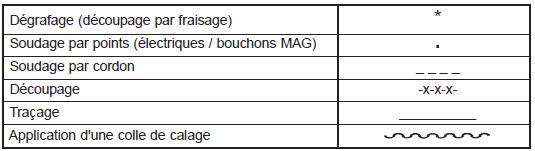

Symbole des methodes

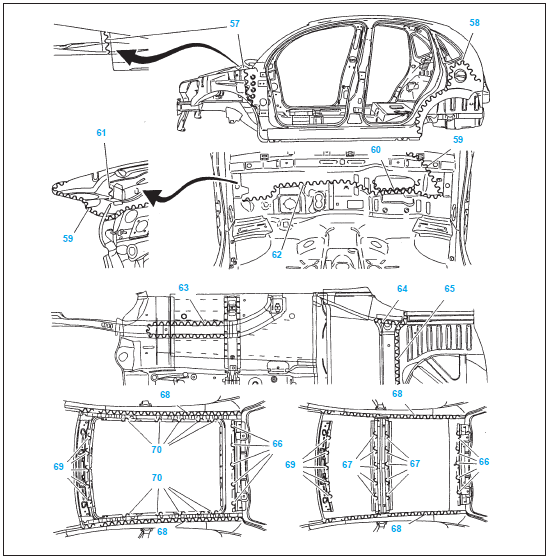

Calage - collage
Legende : TT = tous types TO = toit ouvrant

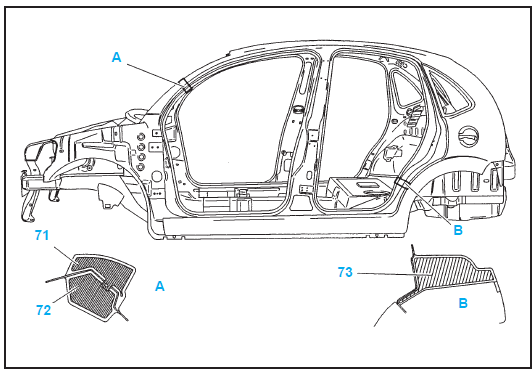

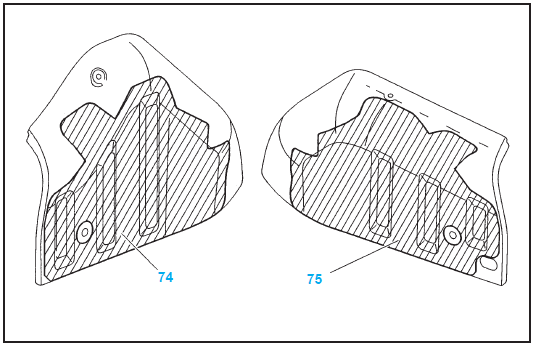

Inserts gonflants
- Les caisses sont livrees avec des inserts gonflants.
- Lors de l'echange sur le vehicule d'un element comprenant un insert gonflant, le reparateur doit effectuer les operations suivantes :
- positionner l'insert gonflant dans l'element,
- faire une injection de mousse polyurethane "produit C6".
Nota : La mousse polyurethane d'origine ne se developpe qu'a une temperature de 165C.

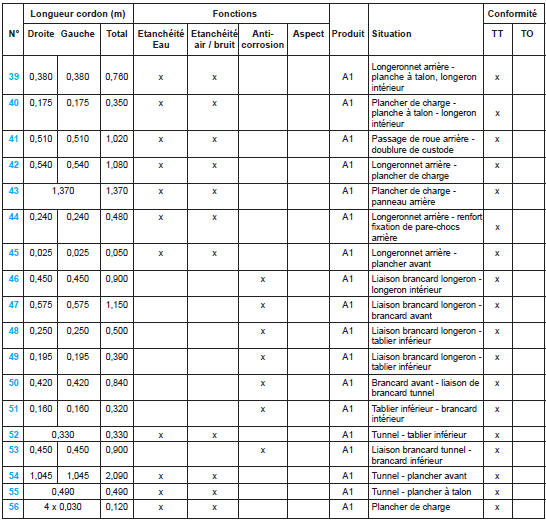

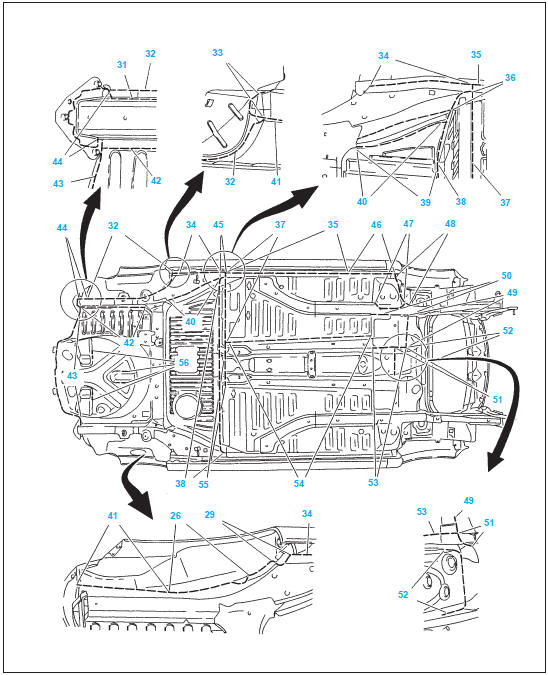

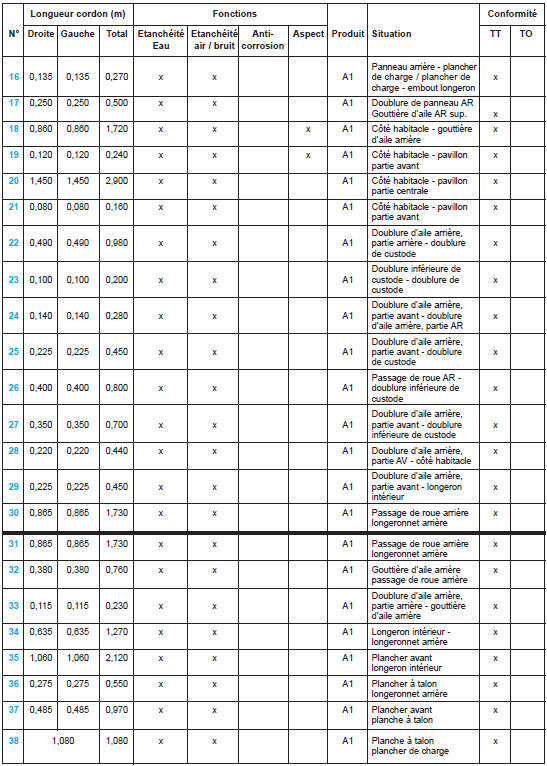

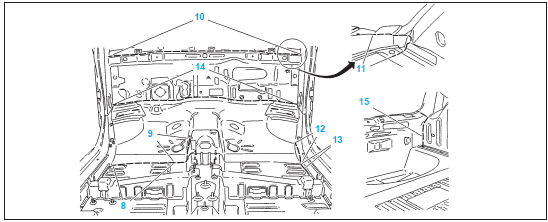

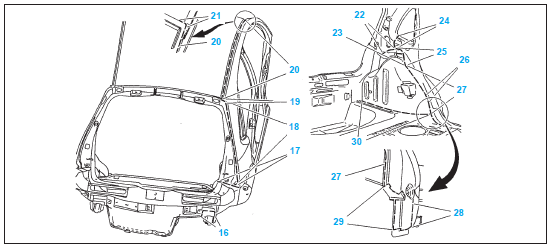

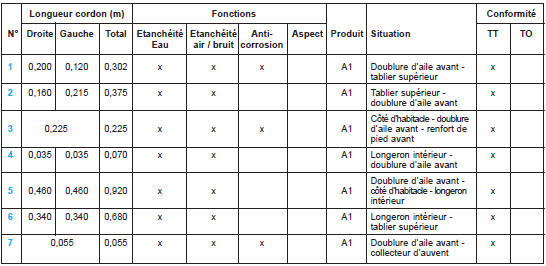

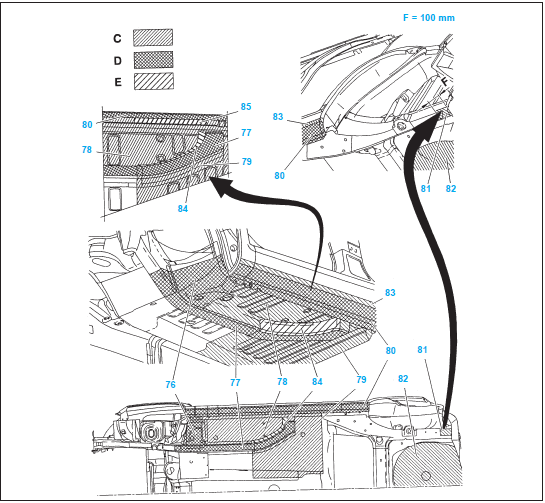

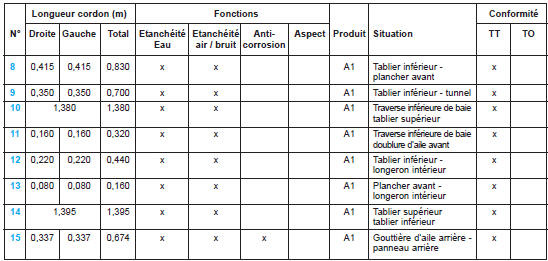

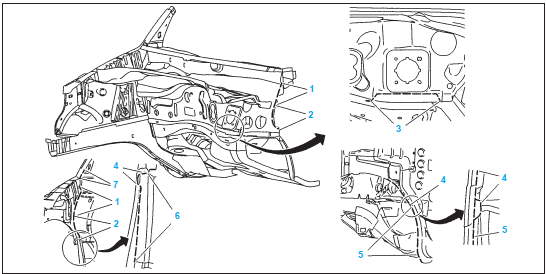

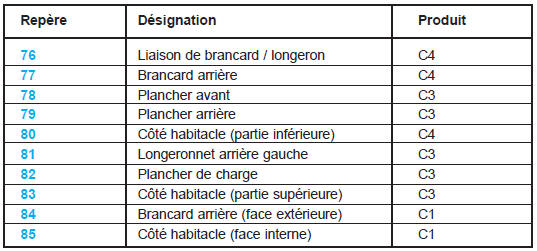

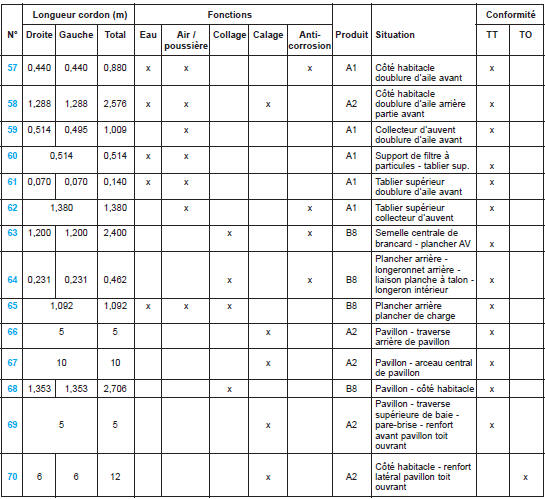

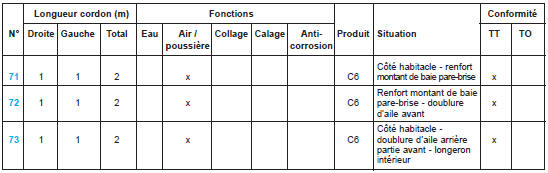

Masticage
Legende : TT = tous types TO = toit ouvrant
Compartiment moteur
Interieur carrosserie
Exterieur carrosserie
Sous carrosserie
Amortissants
Antigravillonnage
Methodes
Operations preliminaires
Effectuer les operations suivantes :
mettre le contact,
verifier le fonctionnement du voyant
coussin gonflable au tableau de bord
(le voyant ...
Partie avant
Demi-facade avant
et appui de facade
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
...
D'autres materiaux:
Injection allumage
Injection allumage - TU1JP (HFX) Magnetti Marelli MM48P
Injection allumage - TU1JP (HFX) Magnetti Marelli MM48P - avec
refrigeration
Injection allumage - TU1JP/IFL5 (HFX) Magnetti Marelli MM48P
Injection allumage - TU1JP/IFL5 (HFX) Magnetti Marelli MM48P - av ...
Suspension AR
Amortisseur
Depose
Mettre le vehicule sur un pont elevateur.
Nota : L'operation est facilite avec l'utilisation
d'un pont 4 colonnes a levage auxiliaire.
Vehicule au sol, mettre en place l'outil
[1] sur les ressorts de suspension
(Fig.Tr.Ar.1).
Serr ...
Geometrie des trains
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de
la roue
L1 = 142,5 mm (+6 a -8 mn)
Z1 = zone de mesure sous berceau avant
Geometrie du ...
