Generalites

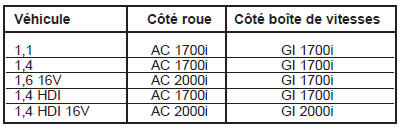

Repere sur transmissions

Couples de serrage (en daN.m)
Transmission
Methodes de reparationTrain avant
Berceau
Depose
Lever et caler le vehicule, roues avant
pendantes.
Positionner les roues en ligne droite.
Bloquer le volant de direction dans cette
position.
Deposer (Fig.Tr.Av.9) :
la batterie,
le cache (3).
Debrancher les connecteur ...
Indicateur temperature + niveau huile moteur
Indicateur temperature + niveau huile moteur - TU1JP (HFX) - TU3JP (KFV)
Indicateur temperature + niveau huile moteur - TU5JP4 (NFU)
Indicateur temperature + niveau huile moteur - DV4TD (8HX) - DV4TED4 (8HY)
...
Elements constitutifs du moteur
Bloc-cylindres
Moteur TU1 et TU3
En aluminium
Hauteur du carter-cylindres (en mm) :
TU1JP
..............................................................187,48 +- 0,05
TU3JP
..............................................................206,98 +- 0,05
...
