Revue technique automobile Citroën C3: Aeration - Chauffage

Aeration

Entree d'air

Filtre a particules habitacle / Filtre anti-odeurs

Aerateurs

Circulation d'air

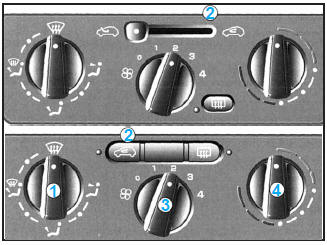

Aeration - Chauffage

1 - Repartiteur d'air

de face.Debit aux aerateurs de face.

(Aerateurs ouverts)

pieds des placesDebit vers les pieds des places avant et arriere. (Aerateurs fermes)

pieds et le parebriseDebit vers les pieds et le parebrise et les vitres laterales.

et les vitresDebit vers le pare-brise et les vitres laterales.

Desembuage-degivrage.

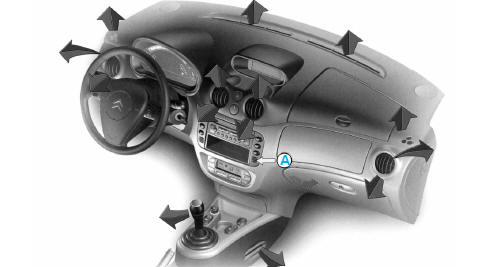

Attention : Le systeme de regulation automatique fait appel a une

Attention : Le systeme de regulation automatique fait appel a une sonde de temperature situee sur la planche de bord qu'il ne faut pas obturer (voir le repere A).

2 - Isolation habitacle

recycleAir interieur recycle

3 -Reglage de la vitesse du pulseur d'air

- Le pulseur d'air ne fonctionne que moteur tournant. Pour obtenir un bon confort dans l'habitacle, cette commande ne doit pas rester en position 0 (position 1 mini).

4 - Reglage de la temperature d'air pulse

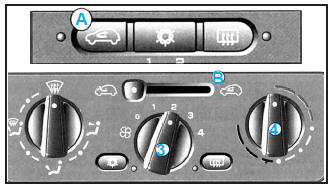

Air conditionne manuel

Air conditionne manuel

refrigereAir refrigere

d'airRecyclage d'air

Nota : Le conditionnement de l'air se fait par le melange d'air chaud et d'air froid selon le besoin ressenti et en reglant la commande d'air pulse 3.

Air conditionne

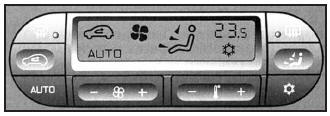

Air conditionne automatique

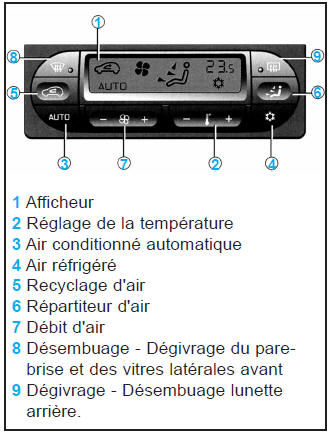

Tableau de commande

Nota :

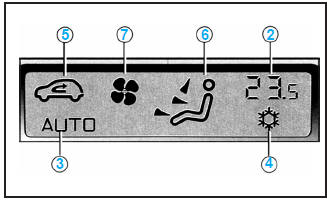

Afficheur

Reglage

de la temperatureReglage de la temperature

Affichage de la temperature demandee dans l'habitacle

automatiqueFonctionnement automatique

Nota :

Reprise manuelle d'une ou plusieurs fonctions

refrigereAir refrigere

d'airRecyclage d'air

Nota :

d'airRepartiteur d'air

Les aerateursLe pare-brise.

centraux. Les aerateursLes aerateurs centraux. Les aerateurs lateraux. Les pieds des passagers.

Le pare-brise.

Les pieds des passagers.Le pare-brise. Les pieds des passagers.

passagers.Les pieds des passagers.

(Aerateurs fermes)

centraux. Les aerateursLes aerateurs centraux. Les aerateurs lateraux. Les pieds des passagers.

centraux. Les aerateursLes aerateurs centraux. Les aerateurs lateraux.

Nota : En position AUTO la repartition d'air affichee est choisie par le systeme.

d'airDebit d'air

+ Pour l'augmenter.
- Pour le diminuer.

Nota : Si vous placez le pulseur d'air sur la position 0, le systeme est desactive (le tableau de commande s'eteint).

Nota : en position AUTO le debit d'air affiche est choisi par le systeme.

DegivrageDesembuage Degivrage
